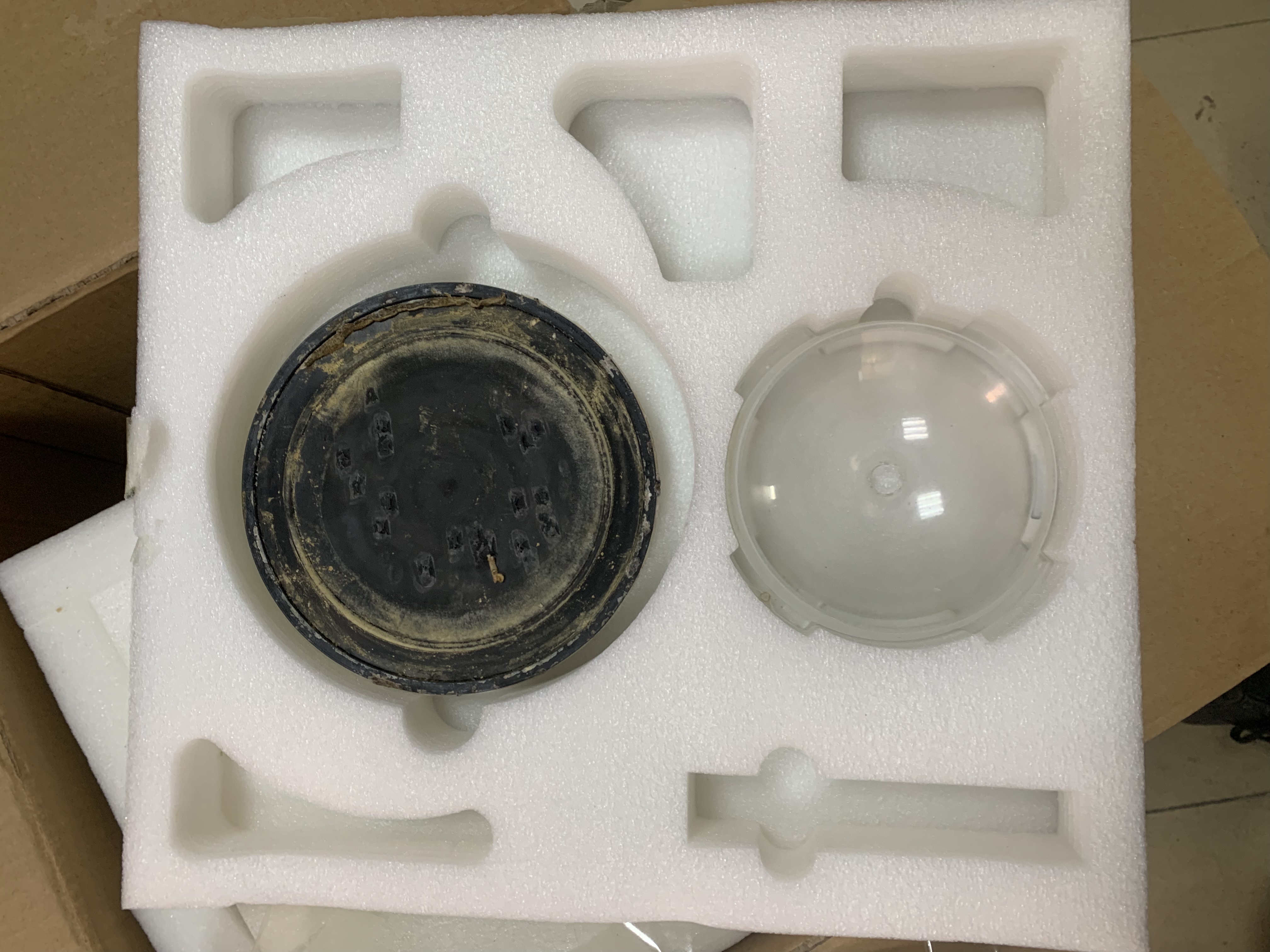

一、電磁盤更換流程

拆卸步驟

· 先斷開高壓線及地線接頭（需標記線序）

· 拆除水循環管路時需對進出水口做差異標記

· 使用專用工具松開壓緊圓盤螺絲（扭矩≤3N·m）

安裝規范

mermaidCopy Code

graph TB

   A[新電磁盤] --> B[涂密封膠]

   B --> C[對準定位槽]

   C --> D[分步緊固螺絲]

   D --> E[恢復水電連接]

密封膠需選用醫用級硅膠（厚度0.5-1mm連續涂抹）

二、電容箱調試

· 放電頻率需校準至30-120次/分鐘可調范圍

· 能量輸出級差控制在±0.3J/mm2內

· 與電磁盤聯調時阻抗需匹配（公差±2Ω）

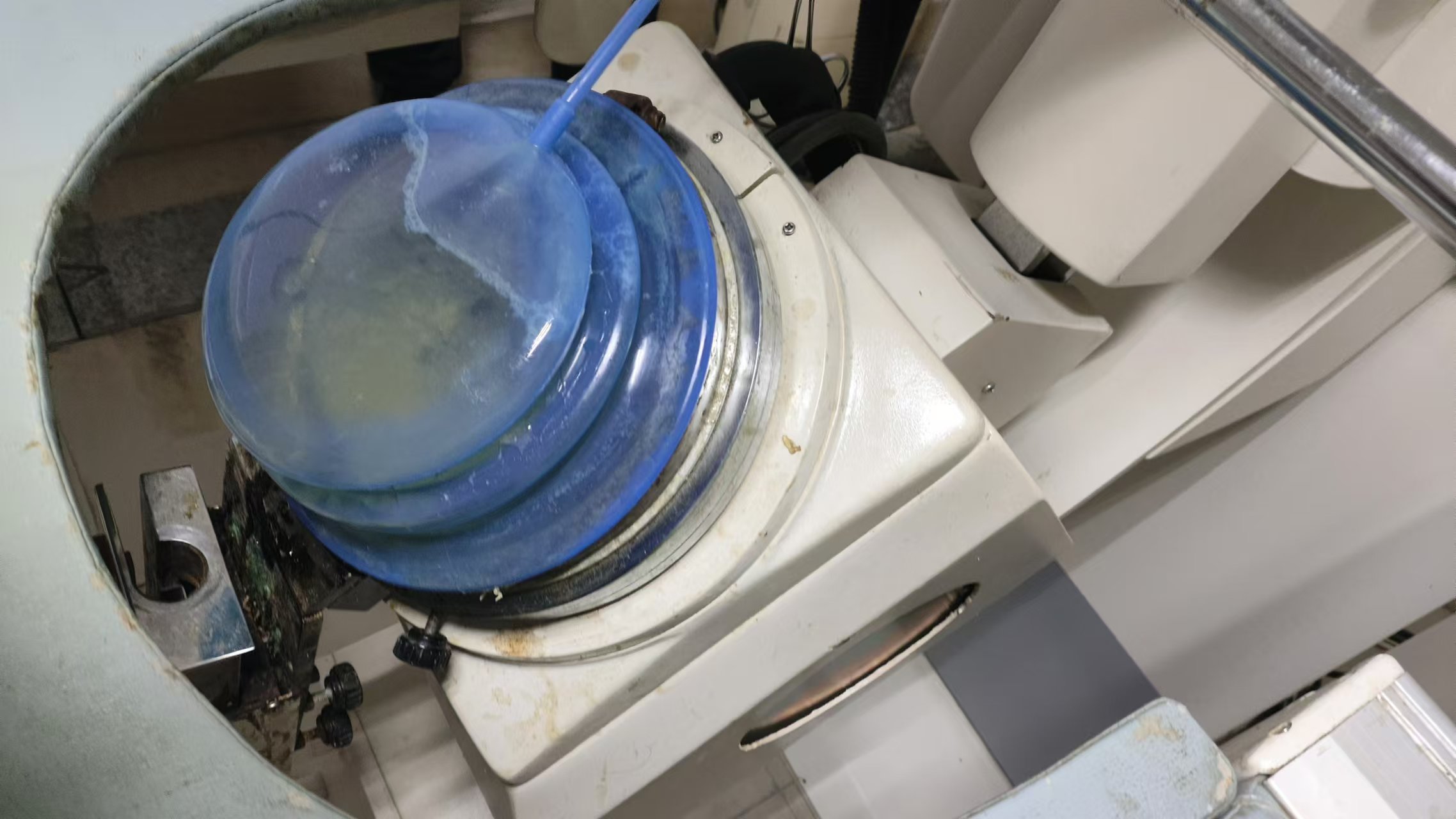

三、透鏡與水囊裝配

光學組件

· 130mm透鏡安裝后需用激光定位儀驗證焦點（誤差≤2mm）

· 水囊需排除氣泡（建議使用真空注水法）

系統聯調

· 先進行空載測試（觀察沖擊波波形穩定性）

· 再用仿組織模體驗證碎石焦點精度

四、驗收標準

建議更換后首次臨床使用前進行模擬碎石測試（推薦使用石膏模塊）
